庫側卸料裝置
一、 概述
庫側卸料器由螺旋閘門、庫底分料箱、電動（氣動）開關閥、電動流量控制閥及卸料溜子組成，用于水泥生料粉或水泥的庫側卸料。庫側卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便。 庫側卸料裝置主要用于散裝水泥庫作卸料用。它能氣動控制，也能手動操作，卸料均勻，結構簡單，操作方便。
本廠卸料裝置的氣動開關閥、電動流量調節閥是采用德國技術制造，閥芯、殼體采用16Mn鋼制作，閥芯表面鍍鉻，厚度10μm，以增加其耐磨性能，閥芯的密封采用優質整體羊毛氈密封，密封盒的松緊可在外部調節，更換時可在無須拆卸閥體的情況下從雙側抽出，閥芯開口、殼體部件下料均采用激光切割、機床加工的方式制作，充分保證設備裝配的高精密度。

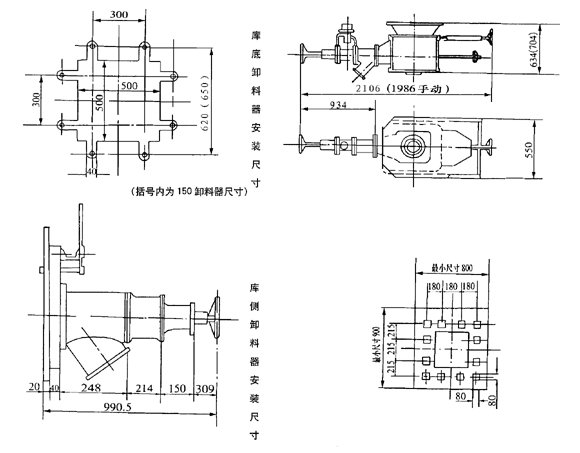

二、示意圖
.jpg)
三、庫側卸料器技術參數表
| 名 稱 | 庫側卸料器 | 庫側卸料器 | 氣動單嘴庫底 | 手動單嘴庫底 | 氣動雙嘴庫底 |
| 卸料能力 （t/h） |
20-50 | 20-50 | 20-50 | 80-100 | 80-100 |
| 卸料孔內徑 （mm） |
Φ60Φ80Φ100 | 手動單嘴 | Φ80Φ100 | Φ150 | Φ150 |
| 工作壓力 （kg/cm2） |
2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 平均空氣需要量（m3/t） | 1 | 1 | 1 | 1 | 1 |
| 互成角 | 90°180° | 90°180° | 90°180° | 90°180° |
