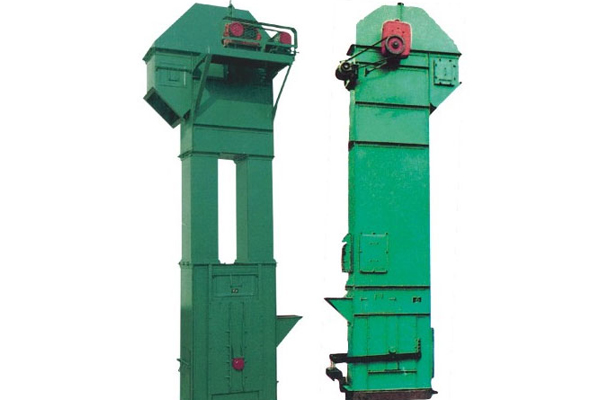

NE板鏈斗式提升機
.jpg)
概述
NE系列板鏈?zhǔn)教嵘龣C(jī)是本公司引進國外同類產品先進技術開發的產品。是目前國內較為先進的一種垂直斗式提升機，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等，這類垂直提升機在國家工業中的應用極廣。 由于其高效節能，已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C(jī)的理想設備。NE型斗式提升機為板鏈、重力式誘導卸料提升設備，設計原理符合行業標準，整機運行可靠。
工作原理
性能特點
| 性能特點 | 詳細說明 |
| 提升能力大 | 采取流入式喂料，策略誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低，且提升量大。提升 量范圍為15~800m3 / h |
| 驅動功率小 | 物料提升時，無回料和挖料現象，因此無效功率小，從而驅動功率也相應減小。 |
| 提升范圍廣 | 這類提升機對物料的種類、特性及塊度的要求少。不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨琢 性大的物料和溫度在≤250℃的物料。 |
| 提升高度高 | 鏈速低，運行平穩，且采用板鏈?zhǔn)诫x強度耐磨鏈條，因此可達較離的提升高度(高達40m)。 |
| 使用壽命長 | 提升機的喂料采取流入式，運動部件與物料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂 料、提升和卸料中不會撒落，這就防止了物料對機體的磨損，輸送鏈采用板鏈?zhǔn)襟{強度耐磨鏈條，延長 了鏈條和鏈斗的使用壽命。根據國外同類產品在生產中長期的實踐表明，輸送鏈?zhǔn)褂脡勖^5年。 |
| 運行可靠性好 | 先進的設計原理，保證了整機運行的可靠性。無故障時間超過3萬小時。 |
技術規范
NE板鏈斗式提升機技術規范表
| 規格 | 提升量 m3/h |
物料最大塊度 | ||||
| 占百分比％ | ||||||
| 10 | 25 | 50 | 75 | 100 | ||
| NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 90 | 75 | 56 | 47 | 40 |
| NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 130 | 105 | 60 | 65 | 56 |
| NE150 | 165 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 220 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 440 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
型號說明
提升機裝配型式的識別：
▲左裝—指人在進料口一側，面對進料口，驅動裝置在左邊。
▲右裝—指人在進料口一側，面對進料口，驅動裝置在右邊。
結構組成
NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50~NE800采取雙排鏈。
2、驅動裝置：采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。（可根據用戶要求而定)。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。
右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。
注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同 上注明，差價另補。
3、上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。
4、中部機殼：帶檢視門中間節，標準中間節和非標節。
5、下部裝置：安裝有張緊裝置，本公司對不同型號采用不同的拉緊結構。NE15~NE50采取彈簧張 緊，NE100~NE800采取墜重箱張緊。
▲左裝—指人在進料口一側，面對進料口，驅動裝置在左邊。
▲右裝—指人在進料口一側，面對進料口，驅動裝置在右邊。
結構組成
NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50~NE800采取雙排鏈。
2、驅動裝置：采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。（可根據用戶要求而定)。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。
右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。
注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同 上注明，差價另補。
3、上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。
4、中部機殼：帶檢視門中間節，標準中間節和非標節。
5、下部裝置：安裝有張緊裝置，本公司對不同型號采用不同的拉緊結構。NE15~NE50采取彈簧張 緊，NE100~NE800采取墜重箱張緊。
